Построение переходной характеристики (конец документа, представленного на рис. 14. 40)



Рис. 14. 41 Построение переходной характеристики (конец документа, представленного на рис. 14. 40)

Построение переходной характеристики (конец документа, представленного на рис. 14. 40)

К счастью, у всех реальных систем АЧХ на высоких частотах имеет спад и при больших w>wmax принимает близкие к нулю значения. В нашем примере это происходит уже при w>5, что позволяет заменить бесконечный предел интегрирования на конечный.

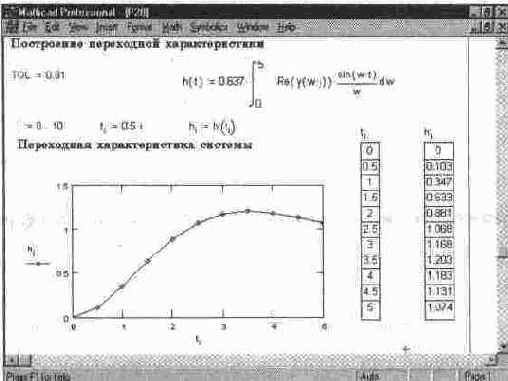

Вычисление h (t) в документе на рис. 14. 42 выполнено по этому алгоритму. Число 0. 637 перед знаком интеграла есть значение 2/тс. Рядом с графиком h (t) выведена таблица времен t и значений h (t). Анализируемая цепь является цепью 2-го порядка и имеет соответствующие признаки заметно демпфированной цепи 2-го порядка — характерный подъем АЧХ на некоторой частоте и переходную характеристику с небольшим выбросом.
